激光显示技术发展历程

 2016年在新型显示领域,最吸引人的一个是OLED,另一个则是激光显示,其分别对应于中小尺寸智能手机和大尺寸电视市场。近年来,除了在电视领域逐渐升温,激光显示作为下一代显示技术,已经在教育、工程、交通、商场等诸多领域获得广泛应用。我国在激光显示方面很早就开始布局,随着上游器件、材料以及配套产业链的成熟,国内激光显示产业也迎来了新一轮爆发期!

激光显示原理及路线

虽然平板显示技术早已走入我们的生活,但是对于激光显示而言,大多数人还比较陌生。从原理上讲,激光显示技术主要依靠红、绿、蓝(RGB)三基色激光来呈现色彩。从激光显示系统构成方面而言,目前主要有投影式和扫描式两种形态。

其中,扫描式激光显示系统主要由激光发射器、调制器、偏转器和屏幕组合构成。当系统接收到信号之后,分离成三色(RGB)图像信号,经过处理过控制三色的半导体激光二极管发射出相应强度的光。再经过调制输出和信号同步控制后通过光偏转器的光束扫描到屏幕上形成图像。但是这种方式最大问题在于成本高,绿色激光器制造工艺难度高,同时需要大的散热系统,因此很难进入家庭。以三菱和索尼为代表的日企在这条技术路线上虽推出了相关产品,但是根本制约难题依旧未很好解决,因此也由先驱成为先烈,最后黯然离场。

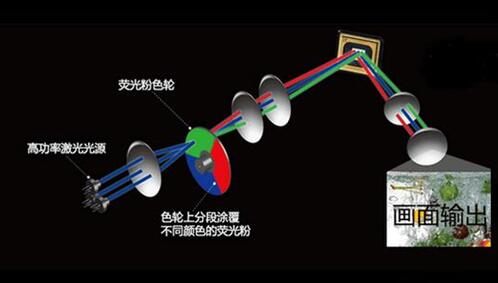

激光电视显示原理

另一种投影式技术路线,系统结构相对简单,主要由三基色激光光源、光学引擎以及屏幕构成。目前,主流技术是采用单色蓝光通过激发荧光粉转换以超短焦镜头投射的方式成像,称为激发荧光粉方案。其最大的优势是可以有效降低成本,有效解决散热问题,体积更小,产业链成熟便于规模化生产及普及应用。目前国内激光电视厂商主要采用这种实现方案,而以视美乐为代表的国内企业已经实现光机的自主化,并通过上下游产业链布局,实现了激光显示整机的批量化生产,使得我国激光显示产业一跃成为国际领跑者!

激光显示技术发展历程

相对于其他显示技术,激光显示主要具有光源使用寿命长、效率衰减慢、维护成本低;色域空间大;亮度高;对环境影响较小;易于实现大屏显示;节能环保等优势。自二十世纪六十年代激光显示第一次被提出来之后,大量学者开始进行相关方面研究。在二十一世纪初期,激光显示技术研究实现了转折性进展,大量工程样机逐渐推出。到了2005年之后,激光显示技术也开始进入了产业化前期,全球代表性企业都进行了相关尝试。

其中早期比较典型的企业有日本三菱公司、韩国三星电子和比利时巴可公司等。早在2009年,日本三菱公司就推出了65英寸的激光显示电视,但是经过几次“跳票”之后,最终也没能引起很好的市场反响。而在2012年,巴可公司成功研发了激光数字电影放映机,主要用于替换传统光源放映机。近期,巴可公司也推出了全球首款4K荧光粉放映机。

近年来我国非常重视激光显示技术的研发工作,在“863”计划和中科院创新工程的支持下,中科院5个院所联合攻关,2003年9月在国内率先实现了激光全色投影显示,2006年1月研制出140英寸激光全色显示原理样机并通过了相关部门鉴定,鉴定结论为总体与国际同步,色域覆盖率国际领先,2016年度国家重点研发计划项目十八、十九、二十皆为三基色激光显示技术课题。目前,我国在激光显示技术方面与发达国家处于同一水平,色域等个别指标甚至优于发达国家,投影式激光显示的配套关键件等核心技术均已攻克。随着系列国家政策的大力扶持,我国投影式激光显示产业规模已经领先于国际水平。

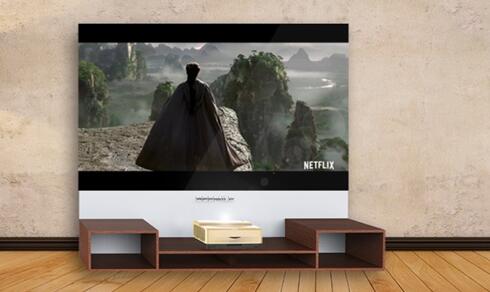

视美乐百吋激光电视

其中最具代表性的当属激光电视产品,目前国内已经具备规模化量产能力,这在全球范围内都具有领先性。早在2014年视美乐公司就率先推出了100吋激光电视,采用LPD光源配合超短焦镜头,同时配备为激光光源量身定制的光学引擎,解决了传统电视或客厅影院在尺寸、能耗、稳定性、成本等方面存在的问题,非常适合家庭客厅环境。同时百吋激光电视独特交互体验也颠覆了传统客厅模式,使客厅成为一个集影院、电视、游戏、视频通话、网络购物与家庭教育、成员互动于一体的新型娱乐体验,在市场上开创了激光电视风潮!

我国激光显示领域进展

对于激光显示产业而言,中国工程院许祖彦院士曾表示:“激光显示将在超大屏幕/大屏幕、家庭影院/电视、微型投影/手机投影、计算机屏幕/游戏机等四个市场形成千亿美元的规模。”而我国也将激光显示作为民族产业发展,科技部《新型显示科技发展“十二五”专项规划》明确定义了激光显示产业战略地位,大力发展激光显示和3D显示为代表的下一代显示技术。而在2016年国务院下发的《“十三五”规划》中,将激光显示列为新一代信息技术新型显示项目的首位,继续扶持激光显示产业,加速激光显示的产业化进程。

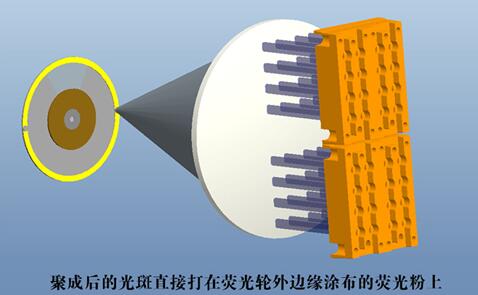

视美乐∮65mm转盘型荧光体(荧光轮)工作原理示意图

在国家政策的大力倡导下,以视美乐为代表的国内企业纷纷布局激光显示领域,产业规模迅速扩大。在激光显示技术方面,视美乐首创的SLPL激光荧光光源技术,以蓝色激光激发和激光荧光管技术为核心,蓝光荧光激发技术彻底解决了激光显示可能存在的辐射安全问题,激光荧光管技术突破了激光荧光技术在亮度上的限制,亮度可超过100,000流明,成功实现激光投影显示光机的自主化开发与设计,摆脱了对国外产品的依赖,进一步推动了国内激光显示自主化进程。

在产业化方面,作为国内首家激光显示研发与制造平台型企业,视美乐目前已经建成国内最先进的激光显示产品生产线,为激光显示产业化积极做好铺垫。近期,视美乐成为首家登陆“新三板”的激光显示企业,对于推进国内激光显示产业化进程具有里程碑意义!

总结:

毫无疑问,我国激光显示技术及产业化已经处于世界领先水平。正如视美乐董事长陈龙所言,激光显示为民族企业提供了“弯道超车”的机会,未来将在大屏显示、家庭影院、工程投影、教育等领域取得更为广泛的应用。而我国也将成为激光显示领域的引导者!
